疏水閥、過濾器系列

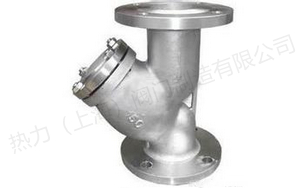

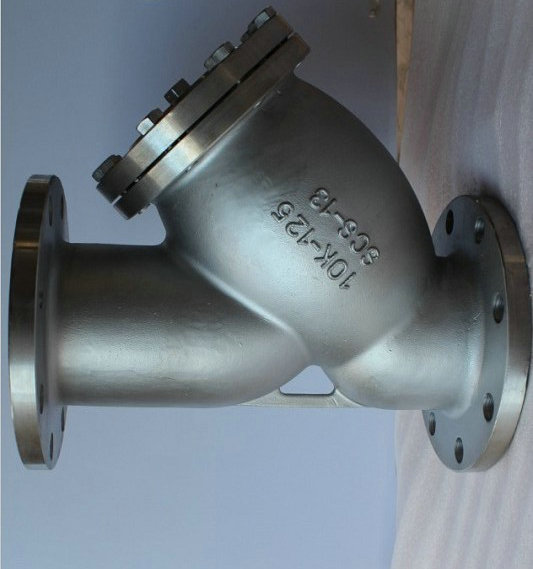

日標Y型過濾器
產品簡介
產品名稱： 日標Y型過濾器 產品型號： GL41H 驅動方式： 自動 連接形式： 法蘭 結構形式： Y型 密封結構： PTFE 壓力范圍： 10K 公稱通徑： DN50-300 常用材質： 鑄鋼,不銹鋼等 銘牌： 熱力
訂購熱線：15901990488
021-57520210
產品介紹
產品名稱： 日標Y型過濾器   產品型號： GL41H
  驅動方式： 自動   連接形式： 法蘭
  結構形式： Y型   密封結構： PTFE
  壓力范圍： 10K   公稱通徑： DN50-300
  常用材質： 鑄鋼,不銹鋼等   銘牌： 熱力（上海）閥門制造有限公司品牌

產品說明

日標Y型過濾器,JIS日標過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。

日標Y型過濾器,JIS日標過濾器標準
設計標準 JIS B2074 B2081
法蘭標準 JIS B2212 B2214
結構標準JIS B2072 B2084
試驗標準JIS B2003

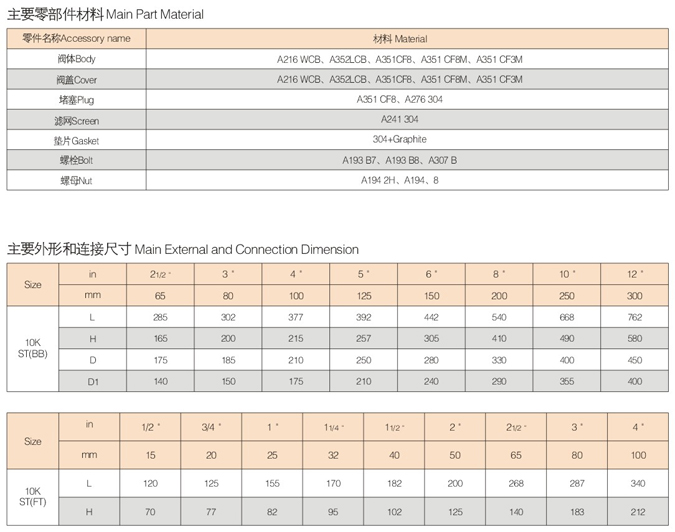

零部件材料

1 閥體 灰鑄鐵、球墨鑄鐵、A216/WCB/鑄鋼、A361/CF8/ A351/CF8M/CF3M不銹鋼
2 堵頭 灰鑄鐵、球墨鑄鐵、A216/WCB/鑄鋼、A361/CF8/ A351/CF8M/CF3M不銹鋼
3 濾網 不銹鋼
4 螺栓 A193 B7、A193 B8、A307 B
5 螺母 A194 2H、A194 B
6 墊片 304+石墨

壓力試驗

試驗項目 殼體試驗 密封試驗 上密封試驗 氣密封試驗
介質 水 氣
單位 MPa MPa MPa MPa
公稱壓力 10K 2.4 1.5 1.5 0.5-0.7
20K 5.8 4.0 4.0

主要外形尺寸

DN In L H D D1
DN15 1/2 120 70 - -
DN20 3/4 125 77 - -
DN25 1 155 82 - -
DN32 1 1/4 170 95 - -
DN40 1 1/2 182 102 - -
DN50 2 268 140 - -
DN65 2 1/2 285 165 175 140
DN80 3 302 200 185 150
DN100 4 377 215 210 175
DN125 5 392 257 250 210
DN150 6 442 305 280 240
DN200 8 540 410 330 290
DN250 10 668 490 400 365
DN300 12 762 580 450 400

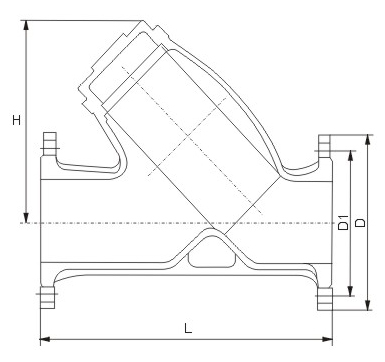

日標Y型過濾器,JIS日標過濾器尺寸結構圖:
