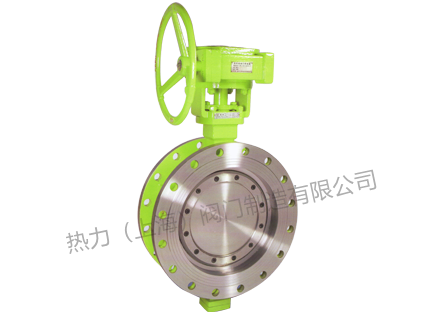

- 高性能雙向壓蝶閥
- 產品概述
高性能雙向壓蝶閥是我公司技術人員在吸收國外同類產品結構和特點，克服了原有產品在使用中存在的缺陷后而優化設計的，使其壽命更耐久，密封更可靠。
◆用途
高性能雙向壓蝶櫥廣泛應用于高、中、低壓、高溫、低溫的管路中，作截斷和調節之用。廣泛應用于熱力、電力、石油、化工、冶金、能源、水利、環保、食品醫藥、城建生活用水及其排污行業，特別適用于密封等級要求較高的場合。
- 產品特點
1、采用了斜置橢圓蝶板徑向動平衡密封系統，閥門進出口兩側受力近似平衡，閥門的開啟力矩較小，正反向密封性能可靠，可達到雙向承壓100%。
- 產品材料表
|
零件名稱 |
材料 |
|
閥體 |
鑄鋼、不繡鋼、鉻鑰鋼、合金鋼、雙相鋼 |
|
蝶板 |
鑄鋼、不繡鋼、鉻結鋼、合金鋼、雙相鋼 |
|
閥座 |
不繡鋼、堆焊司太立等硬質合金 |
|
密封圈 |
不繡鋼與耐高溫石棉板組合成多層次 |
|
閥桿 |
20Cr13、1Cr13不繡鋼、鉻銀鋼、特殊材料 |
|
軸套 |
奧氏體不繡鋼、304氮化 、ZG00Cr18Ni10 |
|
填料 |
柔性石墨、PTFE |
|
填料壓蓋 |
鑄鋼、不繡鋼 |
|
支架 |
鑄鋼、不繡鋼 |
- 產品參數
|
設計與制造 |
法蘭連接 |
結構長度 |
試驗與檢驗 |
|
GB/T 12238 、 JB/T8527 |
GB/T9113 JB/T79 HG20592 |
GB/T 12221 |
GB/T 13927 |
♦主要技術參數
|
公稱通徑 |
DN(mm) |
50-2000 |
50-500 |
|||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力Ps(MPa) |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
正向密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
| 反向密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
滲漏率 |
零泄漏或 <0.1 x DNmm3/s(符合 Conform GB/T13927標準 Standard) |
|||||
|
適用溫度 |
碳鋼 : -29℃~425℃ 不繡鋼 :-40℃~600℃ |
|||||
|
適用介質 |
空氣、水、蒸汽、煤氣、油品及酸、堿、鹽帶有弱腐蝕性介質等 |
|||||
|
驅動形式 |
蝸輪傳動、氣動傳動、電動傳動、液動傳動 |
|||||
