設計與制造

法蘭連接

結構長度

試驗與檢驗

GB/T 12238  JB/T 8527

GB/T9113   GB/T 9115  JB/T 79

GB/T 12221

GB/T 13927  JB/T9092

零件名稱

材料

閥體

鑄鋼、不繡鋼、鉻鑰鋼、合金鋼、雙相鋼

蝶板

鑄鋼、不繡鋼、鉻結鋼、合金鋼、雙相鋼

閥座

不繡鋼、堆焊司太立等硬質合金

密封圈

不繡鋼與耐高溫石棉板組合成多層次

閥桿

20Cr13、1Cr13不繡鋼、鉻銀鋼、特殊材料

軸套

奧氏體不繡鋼、304氮化 、ZG00Cr18Ni10

填料

柔性石墨、PTFE

填料壓蓋

鑄鋼、不繡鋼

支架

鑄鋼、不繡鋼

公稱通徑

DN(mm)

50-150

公稱壓力

PN(MPa)

0.6

1.0

1.6

2.5

試驗壓力Ps(MPa)

強度試驗

0.9

1.5

2.4

3.75

密封試驗

0.66

1.1

1.76

2.75

氣密封試驗

0.6

0.6

0.6

0.6

適用介質

水、蒸汽、油品及酸類腐蝕性介質等

適用溫度

碳鋼 : -29℃~425℃　　不繡鋼 :-40℃~600℃

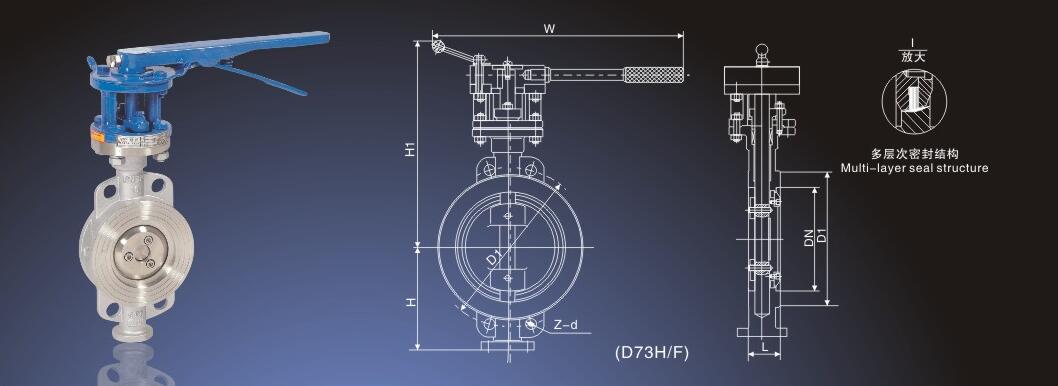

L

W

H

H1

D1

Z-d

α

D1

Z-d

α

D1

Z-d

α

(kg)

40

1 1/2

43

265

300

235

110

4-18

90°

110

4-18

90°

110

4-18

90°

7

50

2

43

265

330

250

125

4-18

90°

125

4-18

90°

125

4-18

90°

8

65

2 1/2

46

265

362

267

145

4-18

90°

145

4-18

90°

145

8-18

90°

9

80

3

49

320

375

275

160

8-18

45°

160

8-18

45°

160

8-18

45°

11

100

4

56

320

410

295

180

8-18

45°

180

8-18

45°

190

8-22

45°

13

125

5

64

340

425

305

210

8-18

45°

210

8-18

45°

220

8-26

45°

22

150

6

70

390

465

320

240

8-22

45°

240

8-22

45°

250

8-26

45°

24
