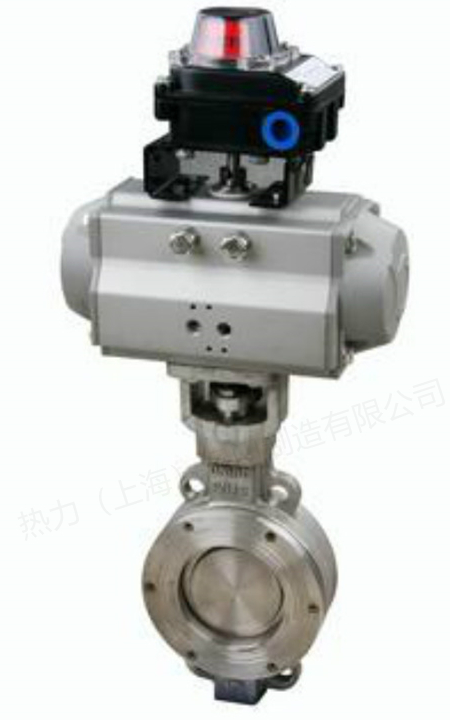

D673W/F氣動硬密封對夾式蝶閥
產品簡介
【產品用途】 熱力閥門產品D673H、D643H金屬硬密封氣動蝶閥是一種轉角為90的旋轉類閥門,密封性能優良，流通能力大，結構簡單，使用壽命長，便于維修。配用的執行機構是GT型，BAW型，
訂購熱線：15901990488
021-57520210
產品介紹
【產品用途】
               熱力閥門產品D673H、D643H金屬硬密封氣動蝶閥是一種轉角為90°的旋轉類閥門,密封性能優良，流通能力大，結構簡單，使用壽命長，便于維修。配用的執行機構是GT型，BAW型，BA型執行機構，結構簡單，緊湊，性能優，輸出力矩大等特點。氣動蝶閥執行機構分單作用和雙作用兩種型號。單作用式的獨特優點是一旦動力源發生故障，蝶閥將按控制系統的要求自動處于開啟或關閉的位置。產品廣泛應用于化工，石油，輕紡，電力，食品制藥，制冷，造紙等工業領
【產品特點】
1、蝶板，閥桿，閥體，同心設計扭矩小
2、可雙向安裝
3、自清潔式閥座
4、防吹出式閥桿
5、ISO 5211 頂法蘭
6、可選加長式閥桿
7、可提供對夾和法蘭連接方式

【執行標準】
設計規范：GB/T 12238
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
【產品型號】
材質 型號
WCB

D673H-16C,D673H-25,D673H-40,D673H-64,D673H-100
CF8 D673H-16P,D673H-25P,D673H-40P,D673H-64P,D673H-100P
CF3 D673H-16R,D673H-25R,D673H-40R,D673H-64R,D673H-100R
【產品性能規范】
氣動蝶閥性能規范
公稱壓力（MPa） 1.6 2.5 4.0
密封試驗壓力（MPa） 1.76 2.75 4.4
殼體試驗壓力（MPa） 2.4 3.75 6.0
適用溫度（℃） ≤300℃
材料 閥體 WCB,CF8,CF3
蝶板 WCB,CF8,CF3
填料 聚四氟乙烯、柔性石墨
手輪，手柄 QT450-10
閥桿 2Cr13、304SS,316SS
密封 不銹鋼/司太立
【主要外形連接尺寸】
D673H、D643H氣動蝶閥外形尺寸(mm)
通徑 L H 對夾式 法蘭式 PN1.0 PN1.6 PN2.5
對夾式 法蘭式 H2 A2 H2 A2 D D1 Z-d D D1 Z-d D D1 Z-d
50 43 108 112 625 245 625 245 165 125 4-18 165 125 4-18 165 125 4-18
65 46 112 115 625 245 625 245 185 145 4-18 185 145 4-18 185 145 8-18
80 49 114 120 645 245 645 245 200 160 8-18 200 160 8-18 200 160 8-18
100 56 127 138 675 355 675 355 220 180 8-18 220 180 8-18 235 190 8-22
125 64 140 164 715 355 715 355 250 210 8-18 250 210 8-18 270 220 8-26
150 70 140 175 800 355 800 355 285 240 8-22 285 240 8-22 300 250 8-26
200 71 152 215 850 250 850 250 340 295 8-22 340 295 12-22 360 310 12-26
250 76 165 243 925 250 925 250 395 350 12-22 405 355 12-26 425 370 12-30
300 83 178 285 1035 450 1035 450 445 400 12-22 460 410 12-26 485 430 16-30
350 92 190 320 1070 450 1070 450 505 460 16-22 520 470 16-26 555 490 16-33
400 102 216 350 1190 450 1190 450 565 515 16-26 580 525 16-30 620 550 16-36
450 114 222 350 1250 650 1250 650 615 565 20-26 640 585 20-30 670 600 20-36
500 127 229 380 1290 650 1290 650 670 620 20-26 715 650 20-33 730 660 20-36
600 154 267 435 1455 850 1455 850 780 725 20-30 840 770 20-36 845 770 20-39
700 165 292 480 1585 850 1585 850 895 840 24-30 910 840 24-36 960 875 24-42
800 190 318 530 1700 1250 1700 1250 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 203 330 595 1965 1250 1965 1250 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 216 410 650 2015 1250 2015 1250 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56

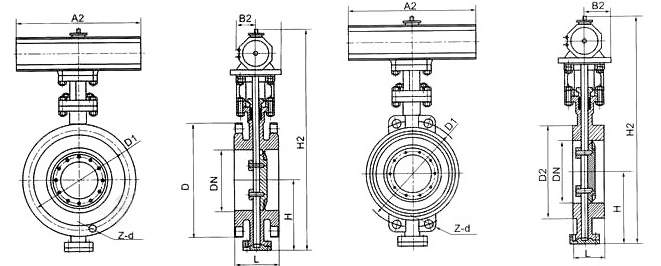

【結構圖片】

氣動蝶閥結構圖
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、渦輪溝槽式蝶閥D381X價格等詳情，請聯系我們，電話：021-57520210
