蝶閥系列

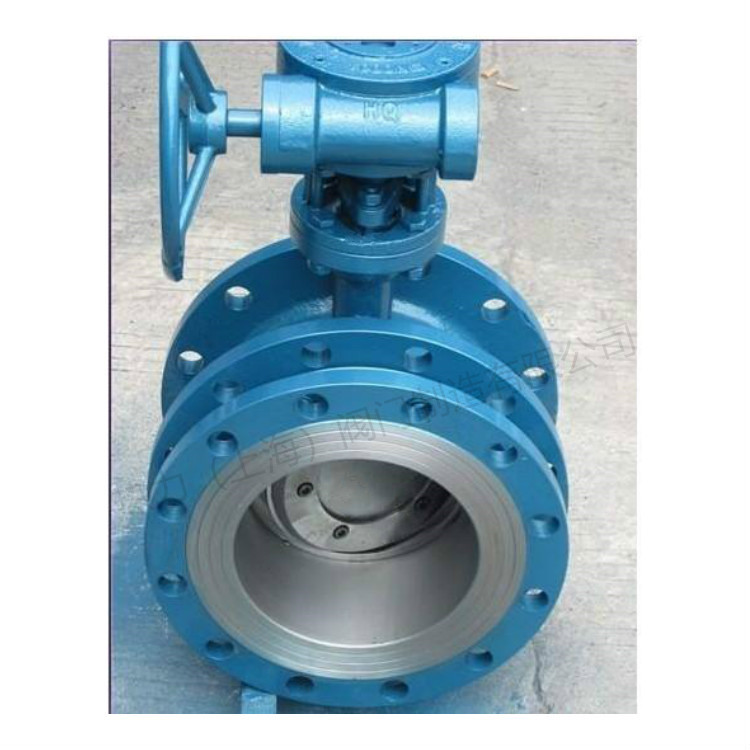

法蘭硬密封伸縮蝶閥SD343H
產品簡介
熱力閥門產品概述 SD343H蝸輪伸縮 蝶閥 是一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。伸縮蝶閥的蝶板安裝于管道的
訂購熱線：15901990488
021-57520210
產品介紹

熱力閥門產品概述

                    SD343H蝸輪伸縮蝶閥是一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。伸縮蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，
圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則全開狀態，此閥一般水平安裝。

用途及特點

                SD343H蝸輪伸縮蝶閥公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。

1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便
3、密封部位可調節更換、密封性能可靠等特點

安裝注意事項

1、伸縮蝶閥在安裝前必須平放，切勿隨意磕碰
2、伸縮蝶閥出廠時結構長度為最小長度，安裝時，拉至安裝長度(即設計長度)
3、當管道問長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。支架的支承力按下列公式計算，運行時嚴禁將支架卸掉
4、管道施工現場嚴禁隨意拆卸解體伸縮蝶閥
5、蝸輪伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道必須同心，管 道上的兩法蘭面要求平行

6、法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓

主要技術參數

　公稱通經DN（mm)

50～2000

50～1600

　 公稱壓力PN（MPa)

0.6

1.0

1.6

密封試驗(MPa)

0.66

1.1

1.76

強度試驗(MPa)

0.9

1.5

2.4

　　　　　　　適用溫度

軟密封

X:-40℃～90℃;XF:-20℃～200℃

硬密封

碳鋼:-29℃～425℃ 不銹鋼-40℃～650℃

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合GB/T13927-92標準

驅動方式

蝸輪傳動、電動、氣動、液動

主要零部件材料

零件名稱

材料

閥體

鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼

蝶板

鑄鋼、合金鋼、不銹鋼、鉻鉬鋼

密封圈

橡膠、聚四氟、聚內脂、不銹鋼

閥桿

2Cr13、不銹鋼、鉻鉬鋼

伸縮管

鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼

填料

柔性石墨

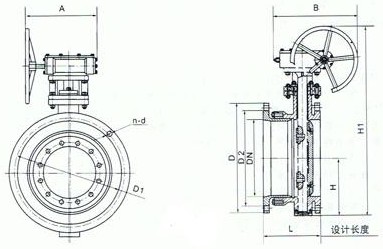

主要外形及連接尺寸

公稱通徑

外形尺寸（參考值）

法蘭尺寸和螺栓孔尺寸（標準值）

H

H1

設計最大長度

設計最小長度

設計長度

A

B

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

80

309

164

138

151

180

200

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

65

2 1/2

95

337

190

154

172

180

200

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

80

3

98

347

195

163

177

180

200

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

100

4

114

373

227

184

206

180

200

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

125

5

128

405

254

201

215

180

200

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

150

6

139

440

240

195

225

270

280

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

200

8

174

612

265

215

245

400

425

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

250

10

215

693

295

235

265

400

425

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

300

12

245

747

308

254

282

450

560

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

350

14

270

802

325

271

300

450

560

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

400

16

305

991

345

283

314

535

580

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

450

18

325

1037

370

314

340

535

580

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

500

20

360

1127

377

316

346

535

586

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

600

24

445

1377

446

388

417

570

660

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

700

28

505

1496

445

395

425

750

550

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

800

32

560

1584

479

425

455

750

550

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

900

36

630

1676

515

455

485

750

550

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1000

40

680

1760

525

465

495

900

750

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

1200

48

795

2018

574

512

542

1000

925

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

1400

56

900

2363

599

547

572

1000

925

1630

1560

1510

36-36

1675

1530

1530

36-42

1685

1590

1530

36-48

1600

64

1100

2723

640

589

615

1000

925

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

1800

72

1124

2844

725

670

695

1100

980

2045

1970

1718

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

2000

80

1292

3127

764

680

722

1100

980

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230

2150

48-62

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司的服務熱線：021-57520210
