| 產品名稱： | 襯膠截止閥 | 產品型號： | J41J |
| 驅動方式： | 手動,電動,氣動 | 連接形式： | 法蘭 |
| 結構形式： | 截止 | 密封結構： | 襯膠 |
| 壓力范圍： | 1.6MPa-2.5MPa | 公稱通徑： | DN15-350 |
| 常用材質： | WCB,不銹鋼 | 銘牌： | 熱力（上海）閥門制造有限公司品牌 |
| 產品說明 |
襯膠截止閥主要分為直通式、直流式和直角式的三種。襯膠截止閥用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，
適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。適用溫度∶≤85℃、≤100℃、≤120℃（按照襯里材料）
襯膠截止閥,J41J襯膠截止閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，
具有強度高、耐腐蝕性好的特點。襯膠截止閥的閥瓣由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。電動高真空球閥和J41J襯膠截止閥區別比較大，GUD電動高真空球閥是以電動裝置驅動閥桿與球芯來執行啟閉動作，
達到接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。球閥閥體、
閥蓋、閥桿：不銹鋼，密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

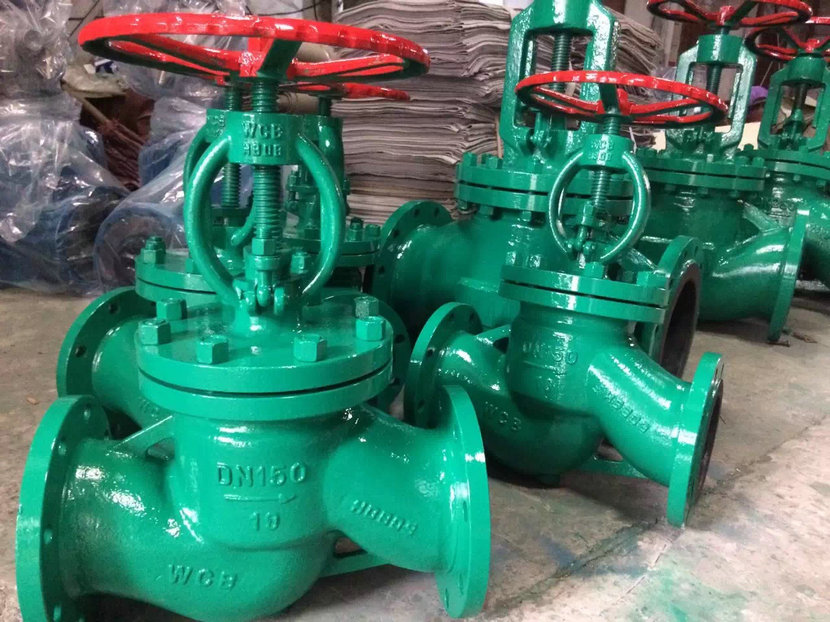

實物圖片
主要零部件材料表：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹鋼 |
超低碳不銹鋼 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥瓣、閥桿 |
35 |
1Cr13 |
1Cr18NI9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
活節螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
|
4 |
襯里層/閥座 |
襯硬橡膠（NR）FEP（F46） PCTFE（F3）PFA（可溶性聚四氟乙烯） |
|||||
|
5 |
填料 |
PTFE（F4） PTFE（F4） |
|||||
|
6 |
填料壓蓋 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
7 |
閥桿螺母 |
ZCuAl10Fe3 ZCuAl10Fe3 |
|||||
|
8 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni9Ti |
1Cr17Ni9Ti |
|
9 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
10 |
手輪 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |

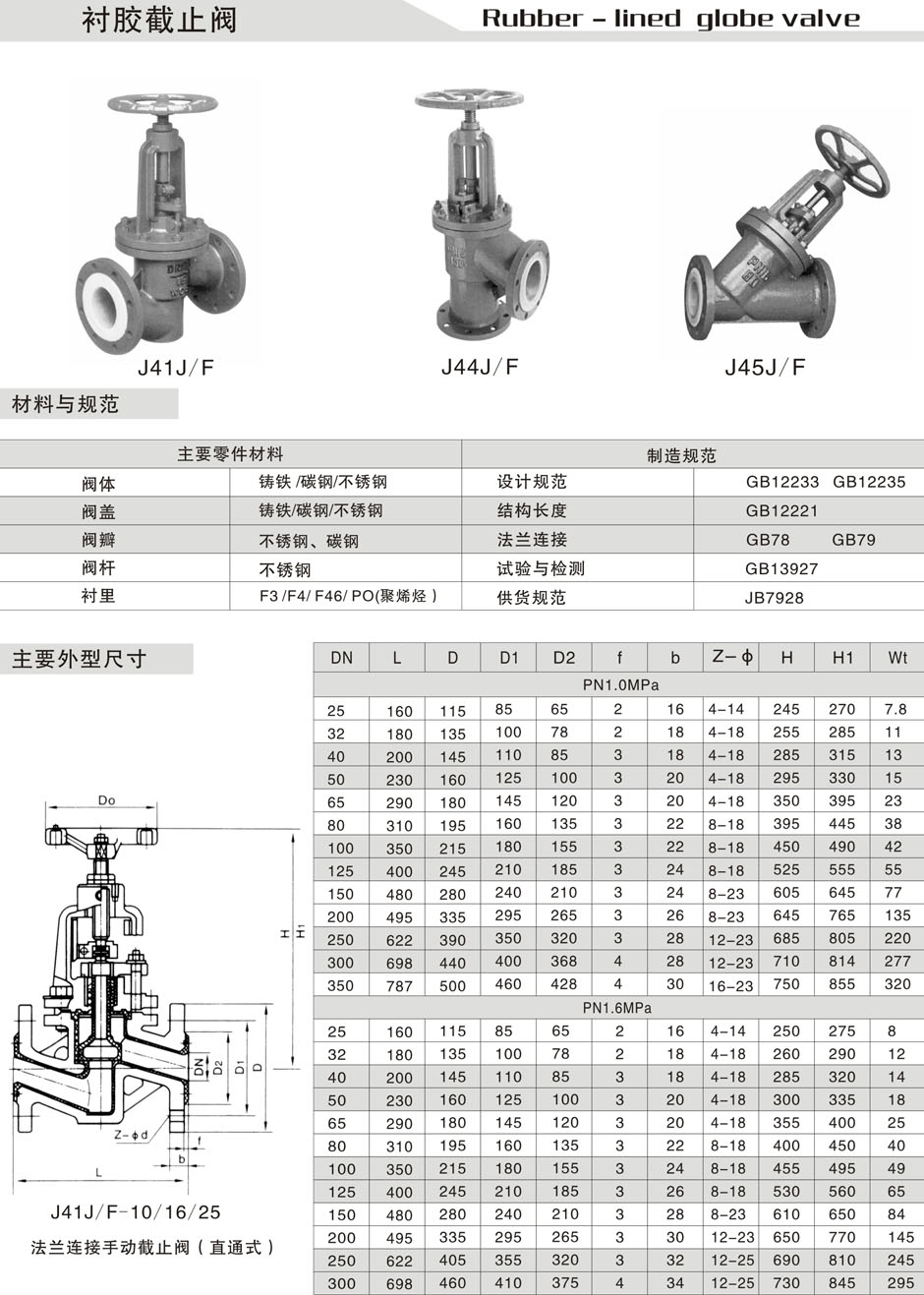

襯膠截止閥,J41J襯膠截止閥參數尺寸圖:
