襯膠襯氟·塑料系列

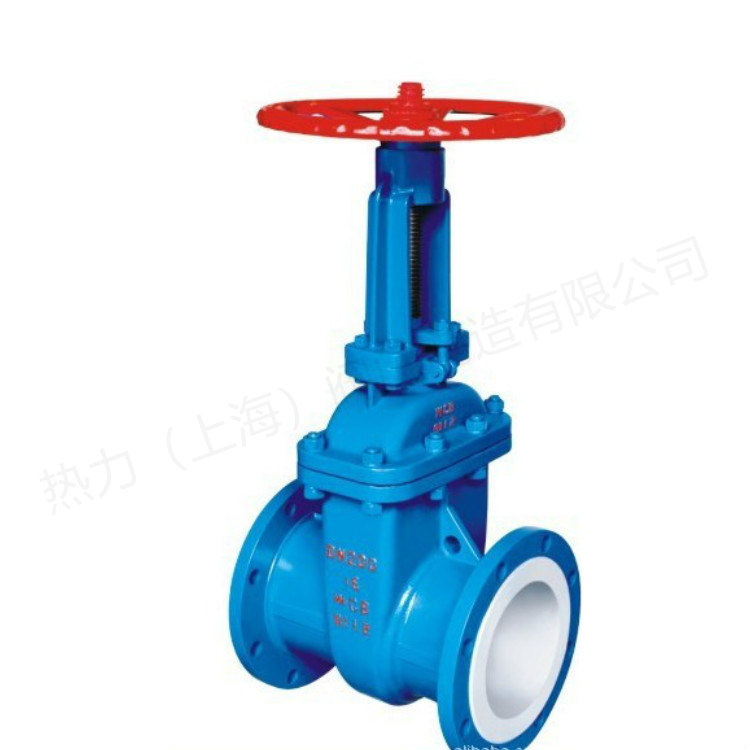

Z41F46襯氟閘閥
產品簡介
產品說明 Z41F 46 型 PN16、PN25 氟塑料襯里楔式閘閥 ：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為聚四氟乙烯，公稱壓力 PN16~PN25，閥體材料為灰鑄鐵襯氟塑料的閘閥。 產品
訂購熱線：15901990488
021-57520210
產品介紹

產品說明

Z41F46 型 PN16、PN25 氟塑料襯里楔式閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為聚四氟乙烯，公稱壓力 PN16~PN25，閥體材料為灰鑄鐵襯氟塑料的閘閥。

產品性能參數

Z41F46 型 PN16、PN25 氟塑料襯里楔式閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z41F46-16 16 1.6 ≤150 腐蝕性介質
Z41F46-16C
Z41F46-25 25 2.5



產品零部件材料

Z41F46 型 PN16、PN25 氟塑料襯里楔式閘閥零部件材料
型號 材料
閥體、閥蓋 閘板、閥桿 閥桿螺母 填料 手輪
Z41F46-16 灰鑄鐵襯氟塑料 碳素鋼襯氟塑料 球墨鑄鐵或鋁青銅 聚四氟乙烯 球墨鑄鐵
Z41F46-16C 鑄鋼
Z41F46-25



產品外形及結構尺寸

Z41F46 型 PN16 氟塑料襯里楔式閘閥主要外形及結構尺寸（mm）
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
40 240 145 110 85 16 4×Φ18 320 370 200 15
50 250 160 125 100 16 4×Φ18 350 405 200 20
65 270 180 145 120 18 4×Φ18 400 470 280 30
80 280 195 160 135 20 8×Φ18 460 560 280 38
100 300 215 180 155 20 8×Φ18 515 625 320 45
125 325 245 210 185 22 8×Φ18 570 690 360 70
150 350 280 240 210 24 8×Φ23 640 790 400 90
200 400 335 295 265 26 12×Φ23 700 910 450 150



Z41F46 型 PN25 氟塑料襯里楔式閘閥主要外形及結構尺寸（mm）
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
40 240 145 110 85 16 4×Φ18 320 370 200 15
50 250 160 125 100 16 4×Φ18 350 405 200 20
65 270 180 145 120 18 4×Φ18 400 470 280 30
80 280 195 160 135 20 8×Φ18 460 560 280 38
100 300 215 180 155 20 8×Φ18 515 625 320 48
125 325 245 210 185 22 8×Φ18 570 690 360 76
150 350 280 240 210 24 8×Φ23 640 790 400 100
200 400 335 295 265 26 12×Φ23 700 910 450 165
