襯膠襯氟·塑料系列

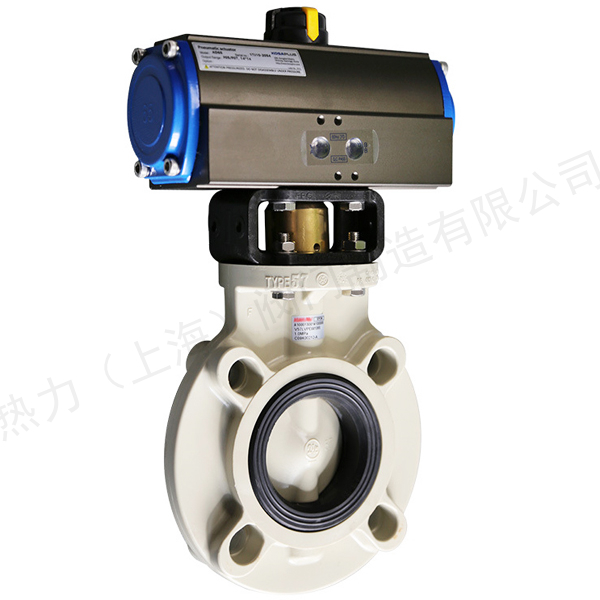

氣動PP對夾蝶閥
產品簡介
氣動PP對夾蝶閥|塑料蝶閥 氣動PP對夾蝶閥 產品概述 氣動PP對夾蝶閥 重量輕、耐腐蝕性強,采用活塞式氣動執行器與塑料蝶閥組成。氣動塑料蝶閥被應用于多個領域,如一般純水和生飲
訂購熱線:15901990488
021-57520210
產品介紹

氣動PP對夾蝶閥|塑料蝶閥

氣動PP對夾蝶閥 產品概述

氣動PP對夾蝶閥重量輕、耐腐蝕性強,采用活塞式氣動執行器與塑料蝶閥組成。氣動塑料蝶閥被應用于多個領域,如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業,品質得到廣大用戶的認可。

氣動PP對夾蝶閥 產品特點

1、外型結構緊湊美觀
2、本體重量輕容易安裝
3、 耐腐蝕性強,應用范圍廣
4、材質衛生無毒
5、耐磨損、容易拆卸,維護簡單易行

氣動PP對夾蝶閥 主要技術參數

閥體

閥體形式 直通式閥體
公稱通徑 DN50~300mm
公稱壓力 PN1.0、1.6MPa
連接形式 法蘭式 / 對夾式
密封材質 FPM、EPDM、NBR
適用溫度 0~+60℃
閥體材質 UPVC、CPVC、PP
閥芯材質 UPVC、CPVC、PP、PTFE
適用介質 PVC兼容的食品工業化學溶劑

閥內件

閥板形式 蝶形(垂直板式)
流量特性 線性

執行機構

執行器型號 GT系列、ST系列、AT系列、AW)系列單雙作用氣動執行器
供氣壓力 400~700KPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
注:如需詳細執行器參數,請進入氣動執行器頁面進行查閱。

氣動PP對夾蝶閥 主要性能規范

公稱通徑DN 50~300(mm)
公稱壓力 PN(MPa) 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6

氣動PP對夾蝶閥 連接尺寸



通徑(mm) 英寸″ 尺寸(mm)
長度 D D1-ANSI D1-JIS D1-DIN H N-d-ANSI N-d-JSI N-d-DIN
50 2 43 56.5 120.39 120 125 103 4-19 4-19 4-18
65 2 1/2 47.5 70 139.44 140 145 113 4-19 4-19 4-18
80 3 47.5 79 152.4 150 160 115 4-19 4-19 4-18
100 4 57.2 103 190.5 175 180 135 8-19 8-19 8-18
125 5 66 130 216 210 210 165 8-22 8-23 8-18
150 6 74 151 241.55 240 240 177 8-22 8-23 8-23
200 8 87.5 200 298.5 290 295 210 8-22 8-23 8-23
250 10 110 255 362 355 350 240 12-25 12-25 12-23
300 12 129 311 432 400 400 297 12-25 12-25 12-23
注:以上參數為不帶標準附件數據,另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取最新數據。
