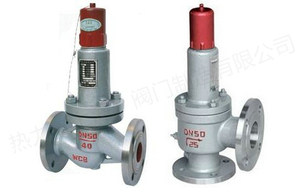

安全回流閥
產品簡介
產品名稱： 安全回流閥 產品型號： AHN42F 驅動方式： 自動 連接形式： 法蘭 結構形式： 平行式 密封結構： PTFE 壓力范圍： 1.6MPa-4.0MPa 公稱通徑： DN25-150 常用材質： WCB,不銹鋼 銘牌：
訂購熱線：15901990488
021-57520210
021-57520210
產品介紹
| 產品名稱： | 安全回流閥 | 產品型號： | AHN42F |
| 驅動方式： | 自動 | 連接形式： | 法蘭 |
| 結構形式： | 平行式 | 密封結構： | PTFE |
| 壓力范圍： | 1.6MPa-4.0MPa | 公稱通徑： | DN25-150 |
| 常用材質： | WCB,不銹鋼 | 銘牌： | 熱力（上海）閥門制造有限公司品牌 |
| 產品說明 |
安全回流閥,AHN42F平行式安全回流閥安裝于液化石油氣站罐泵出口的液相回流管道上,當泵前壓力超過規定值時,閥門自動開啟并起安全回流作用,保證設備和管路的安全運行。安全回流閥適用于工作溫度在-40～80℃的液化石油氣的液相出口管上,當進出口壓差0.5MPa時液化石油氣能自動回流入罐。
安全回流閥設計標準
| 設計、制造 | 法蘭連接 | 結構長度 | 公稱通徑 | 公稱壓力 |
| GB/T12243 | JB/T79-94、GB9113-2000 | GB12221-89 | DN25~DN150mm | PN1.6、2.5、4.0MPa |
性能參數
| 公稱壓力 | 殼體試驗 | 密封試驗 | 開啟壓力 | 適用介質 | 適宜溫度 |
| 1.6 | 2.4 | 0.9PK | 用戶確定 |
液化氣、天然氣 等非腐蝕性介質 |
-40~+80℃ |
| 2.5 | 3.75 | ||||
| 4.0 | 4.4 |
平行式安全回流閥零件材料
| 閥體、閥蓋 | 閥座、閥瓣、閥桿 | 彈簧 | 密封面 |
| WCB | 鉻不銹鋼 | 鉻釩鋼 | 聚四氟乙烯 |
主要外形尺寸
| 公稱通徑 | 尺寸 | ||||||
| D | D1 | D2 | b | Z-ød | L | H | |
| 40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
| 50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
| 65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
| 80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
| 100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |
| 150 | 280 | 240 | 210 | 24 | 8-23 | 480 | 706 |

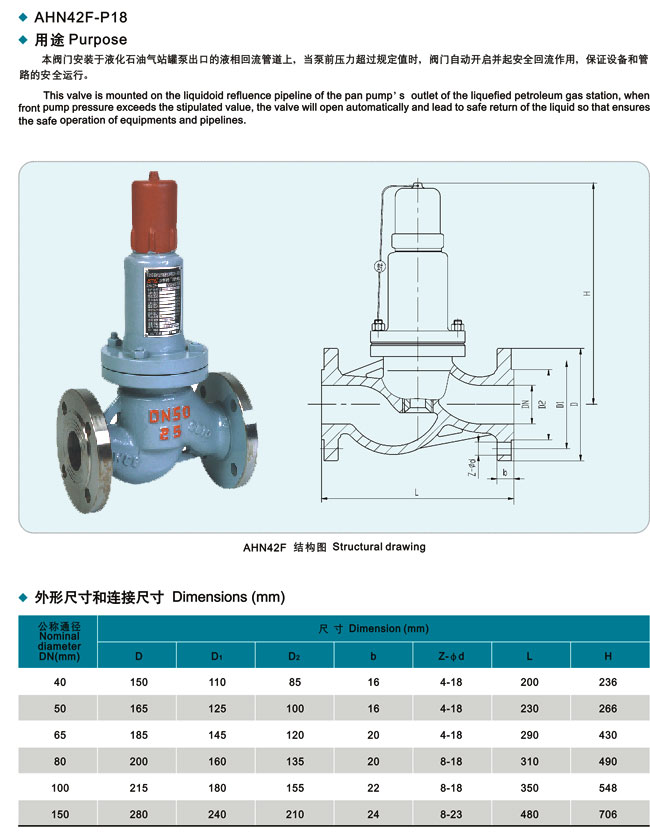

安全回流閥,平行式安全回流閥參數尺寸圖:
