安全閥系列

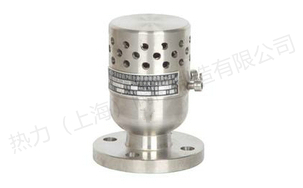

真空負壓安全閥
產品簡介
產品名稱： 真空負壓安全閥 產品型號： YFA72W 驅動方式： 自動 連接形式： 法蘭 結構形式： 彈簧 密封結構： 硬密封 壓力范圍： 1.6MPa 公稱通徑： DN15-250 常用材質： WCB,不銹鋼等 銘牌
訂購熱線：15901990488
021-57520210
產品介紹
 產品名稱： 真空負壓安全閥   產品型號： YFA72W
  驅動方式： 自動   連接形式： 法蘭
  結構形式： 彈簧   密封結構： 硬密封
  壓力范圍： 1.6MPa   公稱通徑： DN15-250
  常用材質： WCB,不銹鋼等   銘牌： 熱力（上海）閥門制造有限公司品牌

產品說明

真空負壓安全閥,YFA72W真空負壓安全閥適用于溫度≤200℃的負壓系統,當容器內負壓超過允許值時,該閥自動開啟，吸入空氣；當容器內負壓達到允許值時,該閥自動關閉,從而保護設備及系統。安裝在正常非負壓系統,當容器和系統的放散閥未打開,產生負壓時,此閥自動開啟。

真空負壓安全閥性能規范

工作溫度 Working temperature ≤200℃
適用介質 Suitable medium TFA72W-10P適用于硝酸類介質 Nitric acid etc.medium
TFA72W-10R適用于醋酸類介質 Acetic acid etc.medium

零件材料

NO. 零件名稱 Name of part TFA72W-P 材料 Materials TFA72W-R 材料 Materials
1 閥體　Body ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 閥座 Nozzle 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 調節閥　Adjusting ring 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 閥蓋 Bonnet ZG1Cr18Ni9Ti 1Cr18Ni9Ti
5 閥桿　Stem 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 彈簧 Spring 50CrVA 50CrVA 包覆氟塑料　Coated Teflon

主要外形尺寸

公稱通徑DN(mm)
Nominal diameter		 尺寸Dimension(mm)
D D1 D2 Z-Фd b f1 H
15 95 65 45 4-14 14 2 110
20 105 75 55 4-14 16 2 130
25 115 85 65 4-14 16 2 150
32 140 100 78 4-18 18 2 180
40 150 110 85 4-18 18 3 200
50 165 125 100 4-18 20 3 221
80 200 160 135 4-18 22 3 245
100 220 180 155 8-18 22 3 253
125 250 210 185 8-18 24 3 280
150 285 240 210 8-23 24 3 329
200 340 295 265 8-23 26 3 377
250 395 350 320 12-23 28 3 440

真空負壓安全閥,YFA72W真空負壓安全閥參數尺寸圖:
