安全閥系列

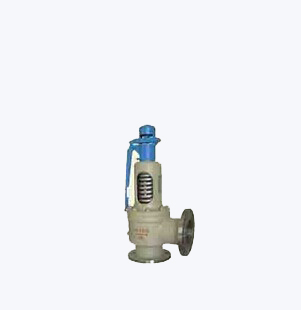

A48Y法蘭蒸汽安全閥
產品簡介
一、產品簡介： A48Y法蘭蒸汽安全閥適于溫度《350℃的蒸汽、空氣等介質的設備和管 路上，作為超壓保護裝置，當設備和管路內壓力超過允許值時，閥門自動開啟，繼而全量排放；當壓
訂購熱線：15901990488
021-57520210
產品介紹

一、產品簡介：
A48Y法蘭蒸汽安全閥適于溫度《350℃的蒸汽、空氣等介質的設備和管 路上，作為超壓保護裝置，當設備和管路內壓力超過允許值時，閥門自動開啟，繼而全量排放；當壓力降低到規定值時，閥門自動關閉，保證設備和管路的安全運行。


二、產品主要零部件材料：

NO. 零件名稱 A48Y-C A44Y-C 材料 A44Y-P材料 A44Y-R材料
1 閥體 WCB ZG1Cr18Ni9Ti CF8M
2 閥座 2Cr13 1Cr18Ni9Ti 316
3 調節圈 ZG2Cr13 ZG1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
4 反沖盤 ZG2Cr13 ZG1Cr18Ni9Ti 316
5 閥瓣 2Cr13 1Cr18Ni9Ti 316
6 導向套 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
7 閥蓋 ZG230-450 ZG230-450 ZG230-450
8 彈簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
9 閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 扳手 ZG200-400 ZG200-400 ZG200-400
11 調整螺桿 45 2Cr13 2Cr13
12 保護罩 ZG200-400 ZG200-400 316
  密封面材料 堆焊Co基硬質合金

三、產品外形尺寸和連接尺寸：
型號 公稱通徑 do D K g g1 b f f1 Z-ød DN' D1 K1 g3 g2 b1 f' f1' Z1-ød1 L L1 ≈H
A48Y-16C 20 15 105 75   55 16 2   4-14 25 115 85   65 16 2   4-14 110 95 411
25 16 115 85   65 16 2   4-14 32 140 100   78 18 2   4-18 110 95 411
32 20 140 100   78 18 2   4-18 40 150 110   85 18 3   4-18 115 100 411
40 25 150 110   85 18 3   4-18 50 165 125   100 20 3   4-18 120 110 472
50 32 165 125   100 20 3   4-18 65 185 145   120 20 3   4-18 135 120 532
65 40 185 145   120 20 3   4-18 80 200 160   135 20 3   8-18 160 140 556
80 50 200 160   135 20 3   8-18 100 220 180   155 22 3   8-18 170 135 561
100 65 220 180   155 20 3   8-18 125 250 210   185 22 3   8-18 195 175 667
125 80 250 210   185 22 3   8-18 150 285 240   210 24 3   8-23 210 190 857
150 100 285 240   210 24 3   8-23 175 310 270   240 26 3   8-23 255 230 915
200 125 340 295   265 26 3   12-23 250 405 355   320 30 3   12-26 300 260 1073
250 150 405 355   320 30 3   12-26 300 460 410   375 30 4   12-26 350 320 1307
300 220 460 410   375 30 4   12-26 400 580 525   485 36 4
